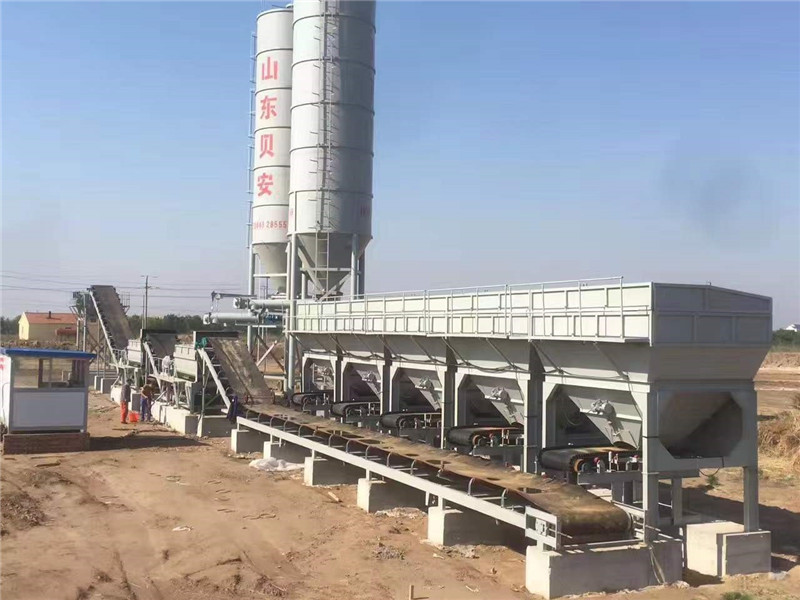

Stasiun Pencampur Tanah Stabil adalah peralatan konstruksi jalan yang canggih dan andal yang dirancang untuk menghasilkan tanah yang stabil dengan proporsi semen, pasir, kerikil, dan aditif lainnya yang berbeda.Stasiun pencampur ini dilengkapi dengan pengaduk paksa dua poros yang dapat mencampur komponen material dengan kecepatan tinggi dan menghasilkan campuran tanah stabil yang homogen dalam waktu siklus yang singkat.Itu juga dilengkapi dengan agregat batcher untuk menampung 3-6 meter kubik material, serta kisaran penimbangan semen 0-500kg, dan kisaran penimbangan aditif 0-50kg.Proses pencampuran hanya membutuhkan waktu 60 detik, menjadikannya solusi yang sangat efisien dan hemat biaya untuk pencampuran tanah yang stabil.
WDJ300.400.500.600.700.800 jenis parameter kinerja utama pabrik pencampur tanah stabil:
| Model parameter | WDJ300 | WDJ400 | WDJ500 | WDJ600 | WDJ700 | WDJ800 |
| Produktifitas | 300t/jam | 400t/jam | 500t/jam | 600t/jam | 700t/jam | 800t/jam |
| Metode pengukuran | Terkomputerisasi | Terkomputerisasi | Terkomputerisasi | Terkomputerisasi | Terkomputerisasi | Terkomputerisasi |
| Metode penyesuaian | Kontrol kecepatan frekuensi variabel | Kontrol kecepatan frekuensi variabel | Kontrol kecepatan frekuensi variabel | Kontrol kecepatan frekuensi variabel | Kontrol kecepatan frekuensi variabel | Kontrol kecepatan frekuensi variabel |
| Modus kontrol | otomatis | otomatis | otomatis | otomatis | otomatis | otomatis |
| Akurasi penimbangan (agregat) | ±2% | ±2% | ±2% | ±2% | ±2% | ±2% |
| Akurasi penimbangan (bubuk) | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% | ±0,5% |
| Tenaga motor utama | 37KW | 45KW | 60KW | 75KW | 90KW | 110KW |
| Berat keseluruhan | 24t | 24t | 27t | 27t | 30t | 30t |
| Kekuatan total | 115KW | 125KW | 140KW | 155KW | 180KW | 200KW |
WDJ800jenisDtabel konfigurasi pabrik pencampur tanah stabil yang diukur dengan komputer dan frekuensi yang dikontrol kecepatan
| TIDAK. | Bagian nama | Spesifikasi Model | Kuantitas | Tempat asal | Perkataan | ||
| 1 | Mesin lengkap |
6, Bentuk perakitan: tipe yang dapat dilepas 7, Luas: 55m * 15m 8, Konfigurasi: Empat hopper dan dua nampan (tipe sabuk perantara pencampur sekunder) |
Agregat hopper, pelat besi bak jadi mengadopsi 5mm,; mesin sabuk datar, baja saluran mesin sabuk miring mengadopsi 18; hopper agregat, kaki mixer mengadopsi 20 I-beam,.Sabuk datar dan sabuk miring mengadopsi sabuk nilon.
|
||||
| 2 |
Sistem penjumlahan agregat
|
Penampung agregat | Plat besi 14m³ menggunakan 5mm | 4 | Beian, Shandong |
Jenis kombinasi: Komposisi bin tunggal Lebar hopper: 3300mm Agregat hopper dengan baffle |
|
| Alat penggetar | 1.1KW | 4 | Henan Xinxiang | ||||
| Layar kisi |
Layar yang diperkuat kisi
|
4 | Beian, Shandong | ||||
| Skala sabuk | Akurasi penimbangan ±0,5-1% | 4 | Beian, Shandong | ||||
| Drum skala sabuk | 4KW | 4 |
Zibo Shandong |
||||
| Sensor tekanan | 150Kg | 4 | Bengbu Anhui | ||||
| Rol pembawa skala sabuk | φ89×1080 | 1套 | Beian, Shandong | ||||
| Rol pembawa skala sabuk | φ89×1040 | 1套 | Beian, Shandong | ||||
| Katrol sabuk tekanan | 1 | Beian, Shandong | |||||
| Rangka mesin sabuk dosis | saluran baja [18 | 1 | Beian, Shandong | ||||
| Katrol bermotor | 50120－22KW－2.5 | 1 | Beian, Shandong | ||||
| Cincin sabuk datar | Sabuk nilon 1200×5－39,3m | 1 | Hebei | ||||
| Rol pembawa mesin sabuk | φ89×455 | 1 set | Beian, Shandong | ||||
| Rol pembawa mesin sabuk | φ89×1350 | 1 set | Beian, Shandong | ||||
| Gulungan vertikal | 1 set | Beian, Shandong | |||||
| 3 | Sistem pasokan bubuk | Sistem pemberian makan Tempat bedak | 80-100 | 2 | Beian, Shandong | ||
| Penghapusan debu | Tidak ada | 0 | opsional | ||||
| Gerbang katup | 800×800 | 2 | Beian, Shandong | ||||
| Roda tangan katup gerbang | 320 | 4 | Beian, Shandong | ||||
| Konveyor sekrup | φ325×2700mm | 2 | Beian, Shandong | ||||
| Motor spiral | 7.5KW | 2 | Beian, Shandong | ||||
| Tali kawat baja | φ6－10米 | 2 | Beian, Shandong | ||||
| Tas kain | φ325 | 4 | Beian, Shandong | ||||
| Skala elektronik spiral | Φ325×1400mm | 2 | Beian, Shandong | ||||
| Motor timbangan elektronik | 4KW | 2 | Beian, Shandong | ||||
| Sensor tegangan saat ini | 500Kg | 2 |
Bengbu, Anhui |
||||
| 4 | Ruang operasi | Ruang kendali | 1 |
Bengbu, Anhui |
Modus kontrol: Kontrol komputer
|
||
| Pendingin ruangan | 1.2HP (tipe pendingin dan pemanas) | 1 | |||||
| 5 | sistem pasokan air | pompa selam | 3KW | 1 | Zibo, Shandong | mode kontrol air: pengaturan kecepatan frekuensi | |
| Aliran pompa air | 40m³/jam | 1 | Beian, Shandong | ||||
| 6 | Perangkat pencampur | Pengaduk | 2 | Beian, Shandong |
jenis mesin: Poros horizontal ganda kuat tipe kontinyu, motor ganda |
||
| Motor ganda | 55KW×2 | 4 | Kaiyuan | ||||
| Pedang | 高锰合金耐磨材质 | 68*2 | Weifang, Shandong | ||||
| Pengurang kecepatan | ZLY200 | 4 | Zibo, Shandong | ||||
| 7 | Alat penyimpanan | Mesin sabuk miring |
Kemiringan pemasangan Q=18° Kanal rangka :baja [18 |
1 | Beian, Shandong |
Penggerak pintu hopper Metode: Pneumatik
tempat penyimpanan Bongkar tinggi: 3700m |
|
| drum penggerak listrik | 50120－30KW－2.5 | 1 | Zibo, Shandong | ||||
| Sabuk datar berbentuk lingkaran | Sabuk nilon 1200×5－39,3m | 1 | Hebei | ||||
| Rol pembawa mesin sabuk | φ89×455 | 1套 | Beian, Shandong | ||||
| Rol pembawa mesin sabuk | φ89×1350 | 1套 | Beian, Shandong | ||||
| Gulungan vertikal | 1套 | Beian, Shandong | |||||
| Tempat penyimpanan akhir | Plat besi 10m³ (tumpuk) menggunakan 5mm | 1 | Beian, Shandong | ||||
| Alat penggetar | 1.1KW | 1 | Xin Xiang, Henan | ||||
| Bel listrik | 1 | Beian, Shandong | |||||
| 8 | Sistem sirkuit udara | Katup solenoida | 4V310 | 2 | Zhejiang | ||
| Motor | Y132S1－2－5.5KWB3 | 1 | Beian, Shandong | ||||
| Kompresor udara | 0,67/7－5,5KW | 1 | |||||
| Silinder udara | 100×250 | 4 | |||||
| 9 | Sistem kontrol listrik | Komponen listrik | 1 | Chint Dexie |
Komponen listrik bisa opsional; Mengadopsi 485 koneksi komunikasi |
||
| Sistem pengaturan | 1 | Beian, Shandong | |||||
| Tuan rumah komputer | 1 | lenovo | |||||
| Memantau | 1 | lenovo | |||||
| Inverter | 3.7kw | 4 | Hai Li Pu | ||||
| Inverter | 7.5kw | 2 | Hai Li Pu | ||||
| 10 |
Sabuk perantara
|
Rol pembawa sabuk | φ89×455 | 1 set | Beian, Shandong | ||
| Rol pembawa sabuk | φ89×1350 | 1 set | Beian, Shandong | ||||
| Sabuk | Sabuk nilon 1200×5－19,4m | 1 | Beian, Shandong | ||||
| Drum penggerak listrik | 50120－22KW6－2.5 | 1 | Beian, Shandong | ||||
| 11 | Lampiran | Alat khusus | 1 | Beian, Shandong | |||
| panduan pengguna | 1 | Beian, Shandong | |||||
| Sertifikat Kesesuaian | 1 | Beian, Shandong | |||||
Catatan: 1 Karena peningkatan teknis, asal suku cadang yang dibeli dan model parameter teknis dapat diubah, tetapi fungsinya tidak lebih buruk dari yang sudah ada;
2 Pembeli perlu menyiapkan fasilitas berikut: fondasi beton stasiun pencampur, catu daya ke kabinet distribusi daya stasiun pencampur dan sumber penyimpanan air stasiun pencampur;oli mekanis yang diperlukan untuk peralatan, dan sistem proteksi petir yang diperlukan di stasiun pencampuran.
Stasiun pencampur tanah yang distabilkan dengan kapur adalah sejenis peralatan untuk konstruksi jalan, yang banyak digunakan untuk perkerasan bangunan dan pondasi tanah dasar.Itu dilengkapi dengan sistem kontrol PLC, kapasitas tinggi, siklus pencampuran cepat dan batcher agregat berkapasitas besar, yang menjadikannya solusi sempurna untuk proyek konstruksi jalan.Ini dapat digunakan untuk mencampur tanah yang distabilkan dengan kapur, dan menghasilkan tanah yang distabilkan dengan sifat yang berbeda.Kapasitas stasiun pencampur tanah yang distabilkan ini antara 50-400t/jam, dan siklus pencampuran hanya 60 detik.Pengumpul agregat dapat menampung hingga 3-6m³.Dengan sistem kontrol PLC yang canggih, ia dapat mengontrol produksi tanah yang stabil dengan tepat, dan memastikan kualitas produk akhir.Selain itu, desain dan pengoperasian yang ramah pengguna membuatnya mudah dan efisien untuk mengoperasikan stasiun pencampur tanah yang distabilkan.
Dukungan teknis dan layanan untuk Stabilized Soil Mixing Station meliputi:
A1: Stasiun Pencampuran Tanah Stabil adalah jenis peralatan untuk memproduksi tanah stabil dengan semen, kapur, fly ash, dll. Ini terutama terdiri dari sistem pencampuran, sistem batching agregat, sistem penimbangan semen, sistem penimbangan air, sistem penimbangan aditif, pencampuran menyampaikan sistem dan sistem kontrol.
Q2: Apa keuntungan dari Stasiun Pencampuran Tanah Stabil?
A2: Keuntungan dari Stasiun Pencampur Tanah Stabil termasuk efisiensi tinggi, stabilitas yang baik, pengoperasian yang mudah, biaya rendah dan kualitas tinggi dari produk jadi.
Q3: Apa saja komponen Stasiun Pencampuran Tanah Stabil?
A3: Komponen Stasiun Pencampuran Tanah Stabil termasuk sistem pencampuran, sistem batching agregat, sistem penimbangan semen, sistem penimbangan air, sistem penimbangan aditif, sistem pengangkutan pencampuran dan sistem kontrol.
Q4: Bahan apa yang bisa dibuat dengan Stasiun Pencampur Tanah Stabil?
A4: Stasiun Pencampur Tanah Stabil dapat digunakan untuk membuat tanah stabil dengan semen, kapur, fly ash, dll.
Q5: Berapa kapasitas Stasiun Pencampuran Tanah Stabil?
A5: Kapasitas Stasiun Pencampur Tanah Stabil hingga 80-100m3 / jam.
